Quels matériaux et technologies de revêtement sont couramment utilisés dans la fabrication des films OMTD ?

Le film Optoelectronic Mapping Transparent Display (OMTD) représente une percée dans la technologie d'affichage transparent, combinant clarté optique et performances électroniques précises. Sa structure et sa composition sont le résultat de processus avancés d’ingénierie des matériaux et de revêtement conçus pour obtenir à la fois une transparence élevée et une conductivité fiable. Comprendre les matériaux et les technologies de revêtement derrière le film OMTD permet d'expliquer pourquoi il est devenu un composant essentiel des écrans transparents, des affichages tête haute et des fenêtres intelligentes de nouvelle génération.

1. Matériaux de substrat de base

La fondation de Film OMTD se compose généralement de substrats polymères à haute transparence qui offrent à la fois stabilité mécanique et clarté optique. Les matériaux courants comprennent :

• Polyéthylène téréphtalate (PET) : Offre une excellente transmission optique, flexibilité et rentabilité. Il est largement utilisé dans les applications d’affichage flexibles.
• Polycarbonate (PC) : Connus pour leur résistance élevée aux chocs et leur bonne stabilité dimensionnelle, les substrats PC sont souvent utilisés lorsque la durabilité mécanique est critique.
• Polyimide (PI) : Convient aux applications à haute température et à l'électronique flexible en raison de sa stabilité thermique et de son endurance à la flexion.
• Substrat en verre : Pour les écrans rigides, le verre ultra fin offre une planéité optique supérieure et une distorsion minimale.

Ces substrats constituent la base structurelle sur laquelle sont déposées les couches optoélectroniques.

2. Matériaux de couche conductrice

La couche conductrice est le noyau fonctionnel du film OMTD, permettant la circulation du courant électrique sans compromettre la transparence. Plusieurs matériaux avancés sont utilisés en fonction des exigences de conception :

• Oxyde d'indium et d'étain (ITO) : Un oxyde conducteur transparent établi de longue date avec une excellente conductivité et des performances optiques, bien qu'il présente des limites en termes de flexibilité et de coût.
• Nanofils d'argent (AgNW) : Offrent une flexibilité supérieure et une faible résistance des feuilles, ce qui les rend adaptés aux films transparents pliables.
• Graphène : Offre une conductivité électrique, une résistance mécanique et une transparence élevées, avec un intérêt croissant en tant que matériau de couche conductrice de nouvelle génération.
• Treillis métallique : Composés de grilles métalliques microscopiques (souvent d'argent, de cuivre ou de nickel), les revêtements en treillis métallique atteignent une très faible résistance tout en conservant une transmission optique élevée.
• Polymères conducteurs (par exemple, PEDOT:PSS) : Utilisés pour des applications flexibles, les polymères conducteurs équilibrent transparence, flexibilité et transformabilité.

La sélection du matériau conducteur dépend des besoins de l'application, du coût et de l'équilibre souhaité entre conductivité et performances optiques.

3. Technologies de revêtement optique

Pour améliorer la qualité visuelle, les films OMTD intègrent souvent des revêtements optiques qui gèrent la réflexion, la transmission et l'uniformité des couleurs. Les revêtements optiques courants comprennent :

• Revêtements antireflet (AR) : Minimisez les pertes d’éblouissement et de réflexion pour améliorer la clarté de l’affichage.
• Couches à indice de réfraction élevé : Utilisé pour contrôler le chemin de la lumière et réduire la diffusion, améliorant ainsi la luminosité globale et le contraste des couleurs.
• Couches de compensation optique : Équilibrez la biréfringence ou le changement angulaire de couleur dans les écrans, garantissant des performances de couleur uniformes.

Ces revêtements sont généralement appliqués à l'aide de méthodes de dépôt de couches minces de précision telles que la pulvérisation cathodique, l'évaporation ou le dépôt chimique en phase vapeur.

4. Revêtements de couches fonctionnelles

Au-delà des couches optiques et conductrices, les films OMTD incluent souvent des revêtements fonctionnels pour une durabilité et des performances améliorées :

• Revêtements durs : Augmente la dureté de la surface et la résistance aux rayures, en particulier pour les applications extérieures ou automobiles.
• Revêtements hydrophobes et oléophobes : Repoussez l'humidité, l'huile et les empreintes digitales pour maintenir une visibilité claire.
• Couches filtrantes UV et infrarouge (IR) : Protégez le film et l'électronique sous-jacente de la dégradation ultraviolette et contrôlez le rayonnement thermique.
• Promoteurs d’adhésion et couches tampons : Améliorez la liaison entre les différentes couches de matériaux et évitez le délaminage sous contrainte mécanique.

5. Processus de revêtement et de dépôt

Les performances du film OMTD dépendent fortement de la précision de ses technologies de revêtement. Les processus de fabrication avancés utilisés comprennent :

• Pulvérisation magnétron : Une technique de dépôt physique en phase vapeur pour créer des revêtements conducteurs ou optiques uniformes avec une force d'adhésion élevée.
• Dépôt de couche atomique (ALD) : Permet un contrôle précis de l’épaisseur et de la composition du film au niveau atomique, utilisé pour les revêtements fonctionnels ultra-fins.
• Revêtement rouleau à rouleau (R2R) : Permet une production continue et en grand volume de films OMTD flexibles avec une qualité constante.
• Revêtement à jet d'encre ou par pulvérisation : Utilisé pour modeler des matériaux conducteurs tels que des nanofils d'argent ou des polymères sur des substrats flexibles.

Chaque processus est sélectionné en fonction de l'application cible, de la structure des coûts et des performances matérielles requises.

6. Intégration et application

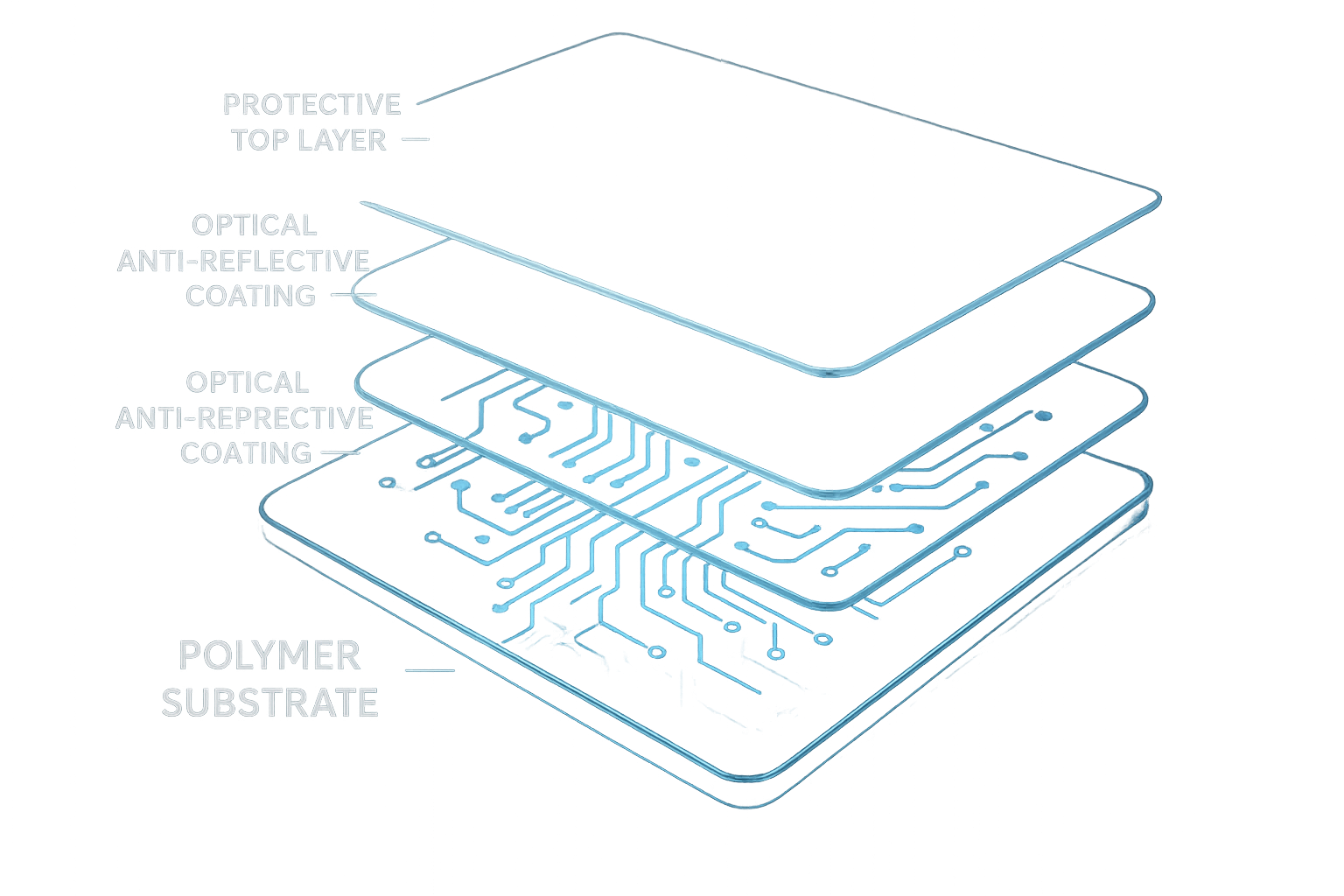

Après enduction, les différentes couches sont intégrées dans un film composite OMTD qui offre à la fois transparence optique et fonctionnalité de cartographie électronique . Cette structure intégrée peut être personnalisée pour diverses applications telles que les panneaux OLED transparents, les écrans de réalité augmentée, les systèmes HUD de véhicules ou la signalisation intelligente pour les commerces de détail.

La combinaison de science des matériaux avancée et ingénierie de revêtement précise garantit que les films OMTD conservent une transmission optique élevée (souvent supérieure à 90 %), une faible résistance de surface et une stabilité environnementale robuste, facteurs clés des performances d'affichage transparent.

En résumé , la fabrication de films OMTD repose sur un mélange synergique de substrats transparents en polymère ou en verre , matériaux conducteurs comme l'ITO, les nanofils d'argent ou le graphène, et revêtements optiques et protecteurs appliqué grâce à des techniques de dépôt avancées. À mesure que la recherche se poursuit, les améliorations en termes de flexibilité, de conductivité et de résistance environnementale des matériaux devraient élargir la gamme d'applications de films OMTD dans les technologies d'affichage et optoélectroniques de nouvelle génération.
