Comment l’OMTD atteint-il la transparence diurne et l’éclairage nocturne ?

Vue d'ensemble : principe et structure en couches

L'OMTD combine des électrodes lithographiques à motifs avec des couches de cristaux liquides (LC) pour produire un film qui est effectivement optiquement neutre lorsqu'il n'est pas alimenté et qui devient une surface de cartographie de la lumière visible lorsqu'il est piloté. L'empilement central comprend généralement un substrat transparent, des traces conductrices transparentes, une couche d'électrode de pixel à motifs produite par lithographie, une cellule à cristaux liquides à épaisseur contrôlée et un mince encapsulant protecteur. Chaque élément est optimisé pour minimiser la diffusion, la réflexion et la teinte des couleurs en mode veille (jour) tout en offrant un contraste et une luminosité élevés lorsqu'il est activé la nuit.

Comment la transparence diurne est obtenue

L'invisibilité diurne est le résultat de la correspondance optique et de l'alignement LC. Les mécanismes clés sont :

• Correspondance d'indice : les matériaux de substrat et les adhésifs sont choisis de manière à ce que leurs indices de réfraction correspondent étroitement au LC et à l'encapsulant à l'état non piloté, réduisant ainsi les réflexions et la diffusion de Fresnel.
• Alignement LC homéotrope ou planaire — les molécules LC sont pré-alignées (via un polyimide frotté ou un photoalignement) afin que la lumière transmise passe à travers avec une biréfringence minimale, préservant ainsi la clarté.
• Espace cellulaire ultra-fin : un espacement cellulaire contrôlé à l'échelle nanométrique à micrométrique réduit le retard de phase et maintient le film optiquement neutre sur les longueurs d'onde visibles.
• Électrodes transparentes et métallisation minimale : les électrodes à motifs utilisent de l'ITO, des mailles métalliques ultra fines ou des polymères conducteurs avec une transparence élevée et une empreinte visuelle négligeable.

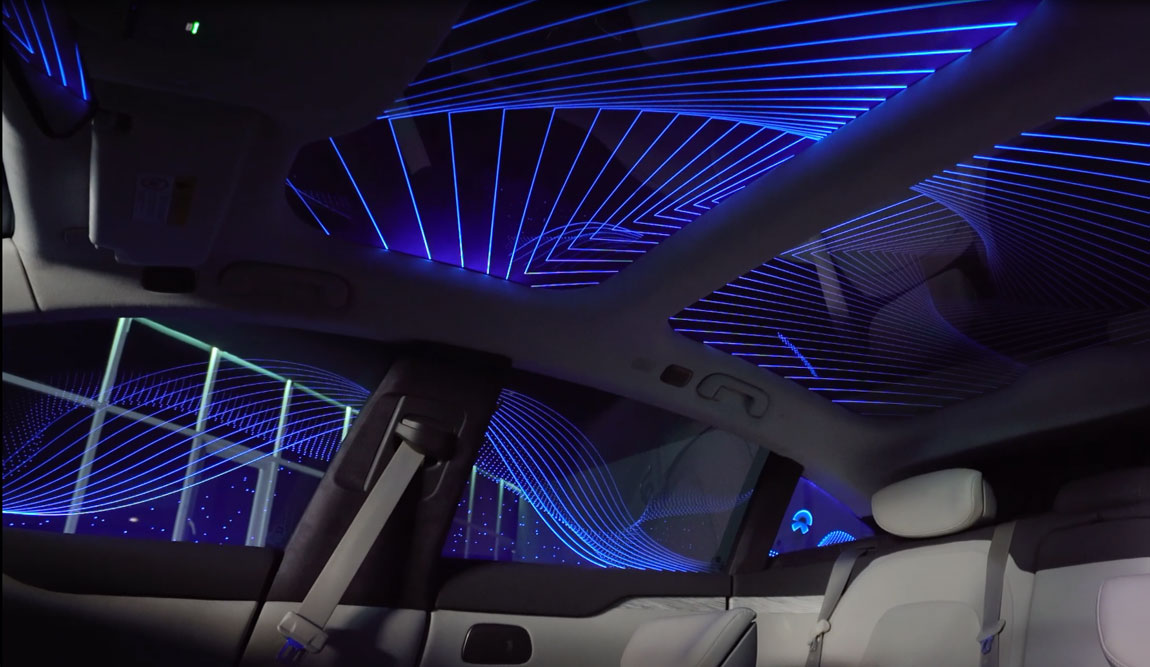

Comment fonctionnent l'éclairage nocturne et la cartographie

La nuit, Film OMTD devient un élément optique actif. L'éclairage est produit en pilotant des régions de pixels avec des formes d'onde de tension qui modifient l'état du LC ou modulent la lumière injectée à partir de sources lumineuses dédiées. Deux approches pratiques sont couramment utilisées :

• Mode transmissif avec éclairage arrière/bord : les LED (éclairées par les bords ou derrière le stratifié) fournissent une lumière qui traverse les pixels LC pilotés ; la tension modifie l'orientation du LC pour permettre ou bloquer le passage, formant des motifs visibles.
• Mode diffusion/réflexion : les pixels pilotés font passer le LC dans un état de diffusion (ou changent de microstructures) afin que la lumière ambiante ou injectée soit diffusée vers les observateurs, créant ainsi des zones cartographiées lumineuses sans rétroéclairage intense.

La génération de motifs est gérée par la grille d'électrodes définie lithographiquement. Un microcontrôleur ou une unité principale de véhicule transmet des commandes raster ou vectorielles à l'électronique du conducteur, qui appliquent des tensions par pixel pour obtenir des niveaux de gris, une animation simple ou des logos à contraste élevé. La luminosité est contrôlée par le courant de commande des LED et la modulation de largeur d'impulsion ; la netteté apparente dépend du pas des pixels et de la distance de visualisation.

Intégration dans le verre automobile

Les options d'intégration de films affectent les performances et la maintenabilité :

• Laminé entre des couches de verre — le film est placé à l'intérieur de l'intercalaire feuilleté (PVB/SGP). Cela offre une protection mécanique, une meilleure uniformité optique et une permanence adaptée aux pare-brise et aux fenêtres fixes.
• Adhésif ultérieur sur la vitre intérieure — convient aux toits ouvrants ou aux vitres arrière où la remplaçabilité est souhaitable ; les performances optiques dépendent de l’indice d’adhésif et du contrôle des bulles.
• Modules scellés sur les bords : le film est transformé en une cassette remplaçable avec des LED et des connecteurs intégrés, simplifiant l'entretien mais ajoutant un petit cadre.

Considérations électriques et de contrôle

L'OMTD nécessite des pilotes basse tension et une interface de commande numérique. Éléments typiques :

• Pilotes ASIC qui génèrent/absorbent des tensions de pixels avec multiplexage pour réduire la complexité du faisceau de câblage.
• Gestion de l'alimentation liée au système CAN/12 V du véhicule avec conversion DC-DC pour les réseaux de LED et les rails de commande.
• Communication via CAN, LIN ou série dédiée (SPI/I2C) pour la planification du contenu et de la luminosité ; les verrouillages de sécurité (par exemple, désactivés dans certains modes de conduite) sont essentiels.

Performances thermiques, durables et environnementales

Le déploiement pratique exige une attention particulière aux températures extrêmes, à l’exposition aux UV et aux contraintes mécaniques. Pratiques d'ingénierie recommandées :

• Sélectionnez les matériaux et adhésifs LC avec des plages de fonctionnement allant d'au moins -40 °C à 85 °C et confirmez l'absence de voile visible après le cycle thermique.
• Utilisez des encapsulants stables aux UV et des filtres UV dans le laminage du verre pour éviter le jaunissement ou la dégradation au fil des années d'exposition au soleil.
• Résistance à l'abrasion mécanique : le verre extérieur protège le film, mais les procédures de nettoyage de la surface intérieure et la dureté de la résine doivent être validées pour éviter les micro-rayures.

Sécurité, réglementation et facteurs humains

La conformité réglementaire est cruciale. Les principales préoccupations comprennent :

• Distraction du conducteur : le contenu doit suivre des directives : évitez les animations en mouvement ou à contraste élevé dans le champ de vision principal du conducteur et fournissez une fonction de désactivation simple.
• Normes de vitrage : les fenêtres feuilletées ou enduites doivent toujours respecter les performances de transmission, de dégivrage et de bris des vitrages FMVSS/CADR/UNECE.
• CEM et EMI : les pilotes et les pilotes de LED doivent se conformer aux limites CEM automobiles pour éviter les interférences avec les systèmes du véhicule.

Personnalisation, conception de pixels et performances visuelles

Les variables de conception déterminent la qualité visuelle finale :

• Le pas de pixel et le facteur de remplissage contrôlent la netteté et la fidélité du logo ; pour une vision rapprochée, une lithographie plus fine est nécessaire.
• Les niveaux de gris sont obtenus via les niveaux de tension, le PWM des LED ou le tramage temporel ; la capacité de couleur dépend de l’injection de lumière à plusieurs longueurs d’onde ou de couches de filtres de couleur, ce qui peut augmenter la complexité.
• Les capteurs de luminosité adaptatifs permettent une mise à l'échelle automatique nuit/jour pour éviter l'éblouissement et économiser l'énergie.

Considérations relatives au cycle de vie, à la maintenance et à la production

La planification de la fabrication et des services doit aborder :

La maintenance sur le terrain doit privilégier les modules remplaçables lorsque cela est possible. La durée de vie opérationnelle attendue dépend de la sélection des LED et des LC ; avec des composants de qualité automobile, un objectif prudent est de 5 à 10 ans ou 100 000 heures de commutation avec une gestion thermique appropriée.

Liste de contrôle de mise en œuvre pour les ingénieurs

• Définissez la résolution en pixels requise et visualisez les distances pour définir les spécifications de lithographie.
• Sélectionnez des matériaux et adhésifs LC avec des plages de stabilité optique et thermique validées.
• Concevez l’injection LED et l’électronique du pilote en gardant à l’esprit l’intégration du véhicule et la conformité CEM.
• Planifier le processus de laminage et les tests environnementaux (UV, humidité, cyclage thermique, vibration).
• Intégrez les verrouillages de sécurité, le contrôle des utilisateurs et l'examen réglementaire dans les exigences du système.

Conclusion – compromis pratiques

L'OMTD offre un équilibre pratique : un comportement optique quasi invisible pendant la journée et une sortie cartographiée haute visibilité et faible consommation la nuit. Les compromis techniques se concentrent sur la densité de pixels par rapport à la fabricabilité, la permanence par rapport à la facilité d'entretien et la luminosité par rapport à l'éblouissement potentiel. Pour un déploiement réussi, alignez les matériaux, la méthode de laminage, l'électronique du pilote et les caractéristiques de sécurité réglementaires dès le début du cycle de conception et validez avec des tests environnementaux et humains réels.
